Магнитожидкостный гермоввод

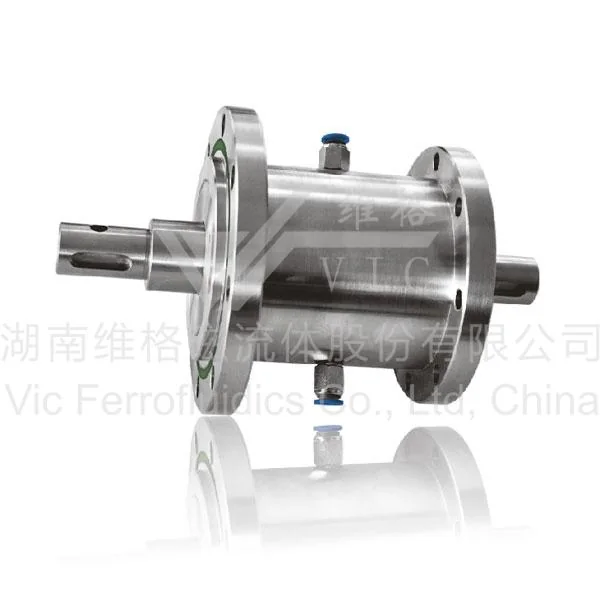

Водоохлаждаемые фланцевые гермовводы со сплошным валом
Водяное охлаждение рассматривают для тепловой нагрузки, прогрева и длительного вращения.
Двухфланцевое исполнение со сплошным валом и четырьмя патрубками охлаждения. Каталожный пример — S12L-4Z.
Диапазон архивной таблицы
- диаметр вала: 10–75 мм;
- наружный диаметр D4: 90–225 мм;
- длина L1: 135–310 мм;
- подшипники в таблице: 6201–6216.
Для охлаждаемых узлов каталог требует сначала включать воду, располагать вход ниже выхода, использовать чистую воду при давлении менее 0,4 МПа и продолжать охлаждение не менее 15 минут после остановки.
Источник и статус данных. Технический каталог VIC Ferrofluidics, страницы 11, 20, сканы из материалов владельца сайта (2014). Это архивные справочные данные для предварительного выбора: исполнение, допуски, интерфейсы и приёмочные параметры заказа подтверждаются актуальным чертежом.
Полный метрический ряд из таблицы
| Вал | D1 | D2 | D3 | D4 | Отверстия | L1 | L2 | L3 | L4 | Подшипник |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 10 h6 | 50 | 70 | 90 | 4×Ø9 | 135 | 85 | 25 | 8 | 6201 |
| 12 | 12 h7 | 53 | 80 | 100 | 4×Ø9 | 135 | 85 | 25 | 12 | 6202 |
| 16 | 16 h7 | 65 | 85 | 105 | 4×Ø9 | 155 | 105 | 25 | 12 | 6204 |
| 20 | 20 h7 | 70 | 90 | 110 | 4×Ø9 | 170 | 110 | 30 | 12 | 6205 |
| 25 | 25 h7 | 80 | 100 | 120 | 4×Ø9 | 175 | 115 | 30 | 12 | 6206 |
| 30 | 30 h7 | 92 | 110 | 130 | 4×Ø9 | 188 | 118 | 35 | 12 | 6207 |
| 35 | 35 h7 | 100 | 125 | 145 | 8×Ø9 | 192 | 122 | 35 | 12 | 6208 |
| 40 | 40 h7 | 105 | 130 | 150 | 8×Ø9 | 208 | 128 | 40 | 12 | 6209 |
| 45 | 45 h7 | 110 | 135 | 155 | 8×Ø9 | 220 | 130 | 45 | 12 | 6210 |
| 50 | 50 h7 | 120 | 145 | 165 | 8×Ø9 | 240 | 140 | 50 | 12 | 6211 |
| 55 | 55 h7 | 130 | 160 | 185 | 8×Ø11 | 255 | 145 | 55 | 16 | 6212 |
| 60 | 60 h7 | 140 | 170 | 195 | 8×Ø11 | 270 | 150 | 60 | 16 | 6213 |
| 65 | 65 h7 | 145 | 175 | 200 | 8×Ø11 | 285 | 155 | 65 | 16 | 6214 |
| 70 | 70 h7 | 150 | 180 | 205 | 8×Ø11 | 300 | 160 | 70 | 16 | 6215 |
| 75 | 75 h7 | 165 | 200 | 225 | 8×Ø11 | 310 | 170 | 70 | 16 | 6216 |
Размеры в миллиметрах. Поля допусков D1 приведены так, как обозначены в архивной таблице; числовые отклонения проверяют по скану и актуальному чертежу.
Что передать для подбора
Среду и давление, скорость и режим вращения, момент и нагрузки, температуру, присоединение, монтажное положение и критерий герметичности.
